Lionsound 20.0
”White Angel”
Двухканальный гитарный предварительный усилитель/педаль перегрузки
с подключаемой эмуляцией гитарного кабинета.
Lionsoundlab представляет Lionsound 20.0 "WHITE ANGEL" - гитарный двухканальный предварительный усилитель (преамп). В секции усиления серии 20.0 использована технология моделирования процессов происходящих в ламповых гитарных усилителях.
На каждом канале преампа ("CLEAN" и "LEAD") предусмотрены раздельные регулировки усиления, громкости и трехполосный эквалайзер.
Преамп Lionsound 20.0 "WHITE ANGEL" дополнительно оснащен выходом для подключения в чистый канал гитарного усилителя и может использоваться в качестве педали эффекта.
Эта функция необходима, если в усилителе нет входа для преампа т.е. входа усилителя мощности ("RETURN", "ВОЗВРАТ"). В таком случае " WHITE ANGEL" может работать как обычная педаль перегруза с обходом эффекта (BYPASS). Встроенный чистый канал при этом не задействуется. Для этого выходной кабель следует подключить в гнездо "DRIVE OUT". На этот выход подается выходной сигнал обработанный оригинальным фильтром формирующим частотную характеристику подходящую для подключения в чистый канал гитарного усилителя.
На выходной разъем "PREAMP/LINE OUT" при этом подается сигнал для подключения к усилителю мощности. Оба выхода "WHITE ANGEL" независимы и при необходимости могут использоваться одновременно. (см. рис.1)

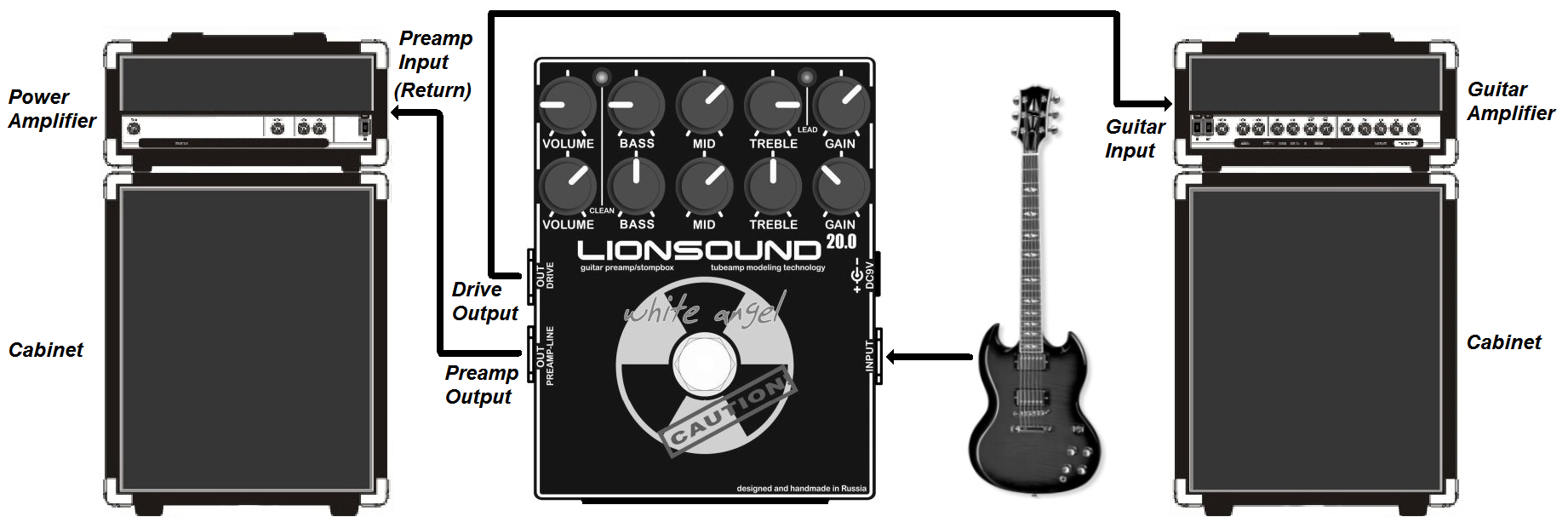

Рис. 1. Варианты подключения Lionsound 20.0
При необходимости преамп можно включить в линейный (негитарный) вход, например в звуковую карту, музыкальный центр или в линию микшерного пульта. Для этого необходимо снять нижнюю крышку преампа и передвинуть движок переключателя "OUTPUT MODE SWITCH" на плате преампа в положение "LINE"(см. рис.2) При подключении в гитарный усилитель переключатель следует обязательно вернуть в положение "PREAMP".

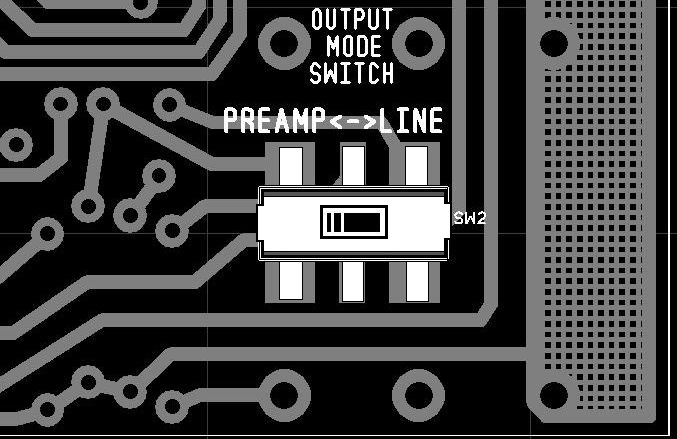

Рис. 2. Микропереключатель "OUTPUT MODE SWITCH" на плате преампа
В схеме питания секции усиления преампа предусмотрен стабилизатор режимов, поэтому просадка напряжения батареи до 7-и вольт никак не сказывается на качестве звучания. Более разряженную батарею следует заменить.

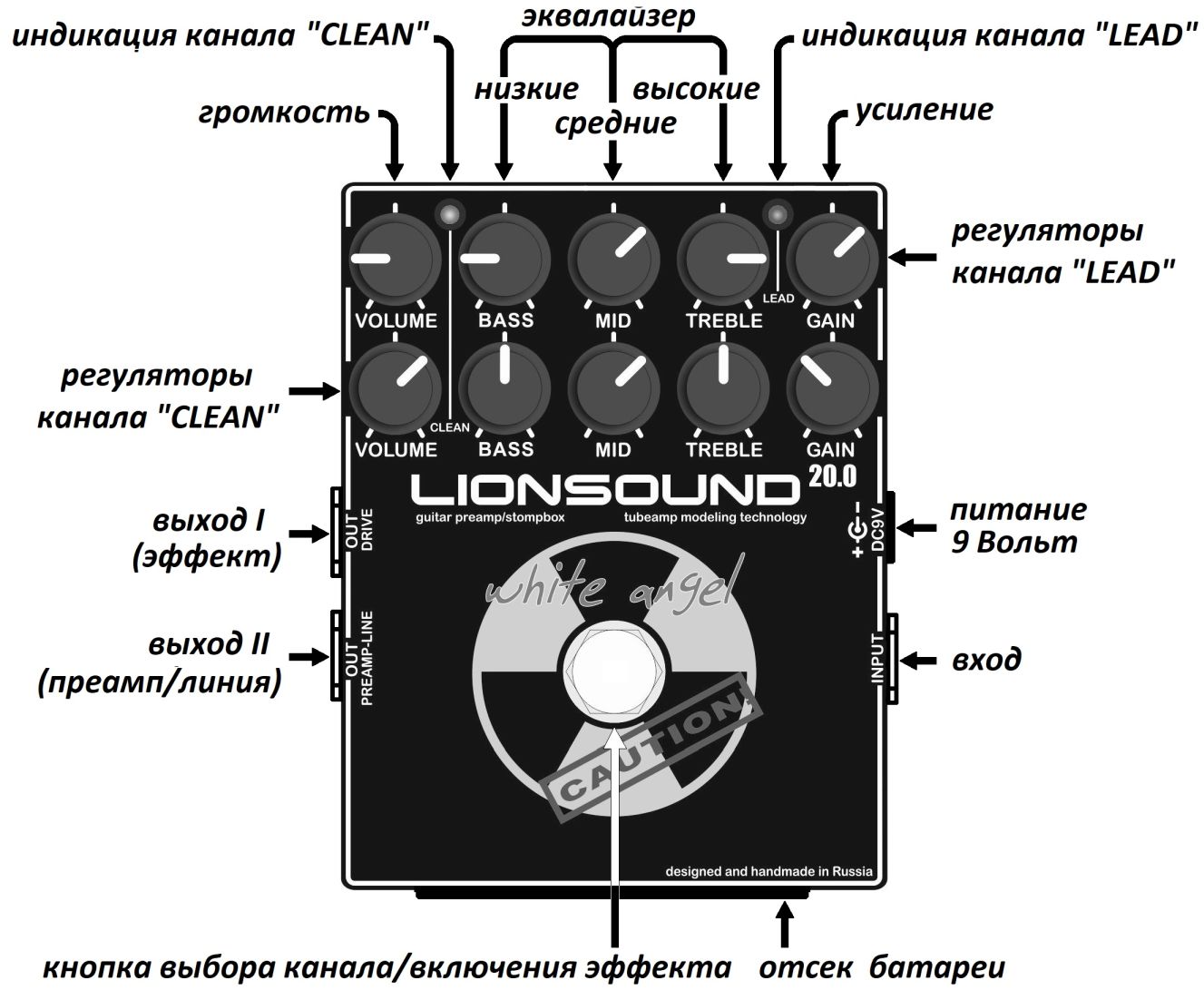

Рис. 3. Расположение разъемов и органов управления на корпусе Lionsound 20.0.
Lionsound 20.0 обладает низким энергопотреблением – при использовании качественной 9-ти вольтовой батареи типа ”Крона” возможна долговременная эксплуатация без замены элемента питания. (*1)
Так же предусмотрена работа Lionsound 20.0 от сети сетевого адаптера 9-15 вольт. Следует применять стабилизированный сетевой адаптер оборудованный стандартным выходным разъемом с ”плюсом” на наружном контакте (см. рис.4)
Рис. 4. Схема подключения разъема сетевого адаптера питания 9 вольт.
Преамп оборудован надежной защитой схемы от перемены полярности питания. Питание от встроенной батареи подается на схему при вставлении штекера в разъем ”INPUT” при вынутом штекере внешнего питания. Для экономии емкости батареи вынимайте штекер из гнезда ”INPUT” после окончания использования педали.
Предусмотрен вариант исполнения преампа с усилителем для наушников (в режиме "LINE OUT"), что позволяет пользоваться LIONSOUND 20.0 без усилителя, автономно. (*2)
Головные телефоны должны быть оборудованы штекером " STEREO-JACK 6,3мм". При необходимости включения головных телефонов со штекером "STEREO-JACK 3,5мм" следует применять стандартный переходник c 6,3мм на 3,5мм. (см. рис.5)

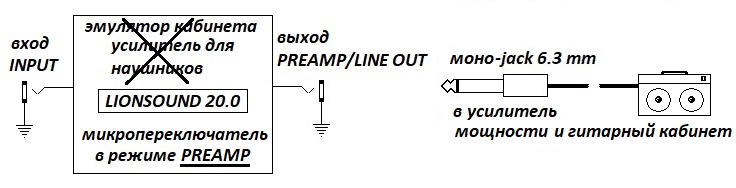

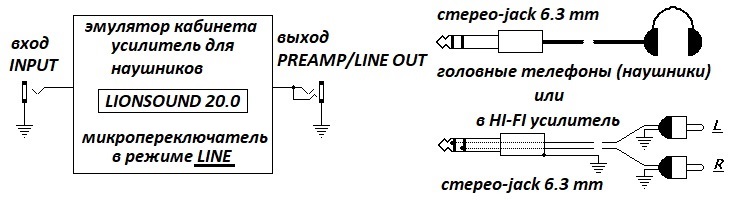

Рис. 5. Варианты подключения выходных разъемов
Работа эмулятора кабинета при включении в линию микшера или в бытовой усилитель при этом не изменяется, но для подключения к выходу "LINE OUT" необходимо применять "STEREO-JACK", аналогичный штекеру на наушниках
(*1) - При эксплуатации изделия с наушниками ток потребления от источника питания несколько увеличивается.
(*2) - Оптимальное сопротивление головных телефонов – 32 Ома.
